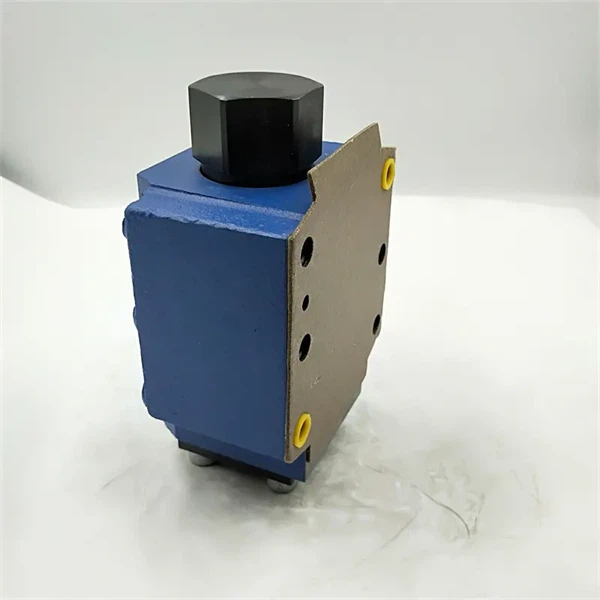

SL30GA1-4X/ SL30PA1-4X/V SL30PB1-4X Vàlvula de retenció hidràulica de control hidràulic

Edició de categoriesClassificació per mètode de control: manual, electrònica, hidràulica.Classificació per funció: vàlvula de cabal (vàlvula d'acceleració, vàlvula reguladora de velocitat, vàlvula de derivació i col·lector), vàlvula de pressió (vàlvula de desbordament, vàlvula reductora de pressió, vàlvula de seqüència, vàlvula de descàrrega), vàlvula direccional ( vàlvula direccional electromagnètica, vàlvula direccional manual, vàlvula unidireccional, vàlvula unidireccional de control hidràulic) Classificat pel mètode d'instal·lació: vàlvula de placa, vàlvula tubular, vàlvula de superposició, vàlvula de cartutx roscat, vàlvula de placa de coberta

product-800-139

Descripció del producte
La vàlvula consta principalment d'una carcassa (1), una vàlvula de butxaca (2), una molla de compressió (3), un nucli de vàlvula de control (4) i una vàlvula de seient de bola de preobertura opcional (5).
La vàlvula de seient permet que el fluid flueixi d'A a B sense necessitat de pressió de pilota externa. En sentit contrari, la vàlvula del seient es tanca hidràulicament.
Condition: pA>pB més pressió d'obertura (molla de compressió).
L'alta pressió pilot al port X és suficient per moure el nucli de la vàlvula de control (4) en la direcció de la vàlvula de seient de bola (5) (model "A") i allunyar la vàlvula de butxaca (2) del seu seient. Això permet un flux lliure en ambdues direccions (mantenint obert activament).
Per garantir l'obertura activa de la vàlvula d'olla, la relació de pressió a ambdós costats de la bobina de control (4) és tan important com la relació d'àrea de la bobina de control (4) o la vàlvula d'aixeta (2).
Per tant, es proporcionen models amb i sense preobertura "A" i "B" per al tipus SV (àrea anular gran). A3 (8); Amb pA connectat).
